產品概述

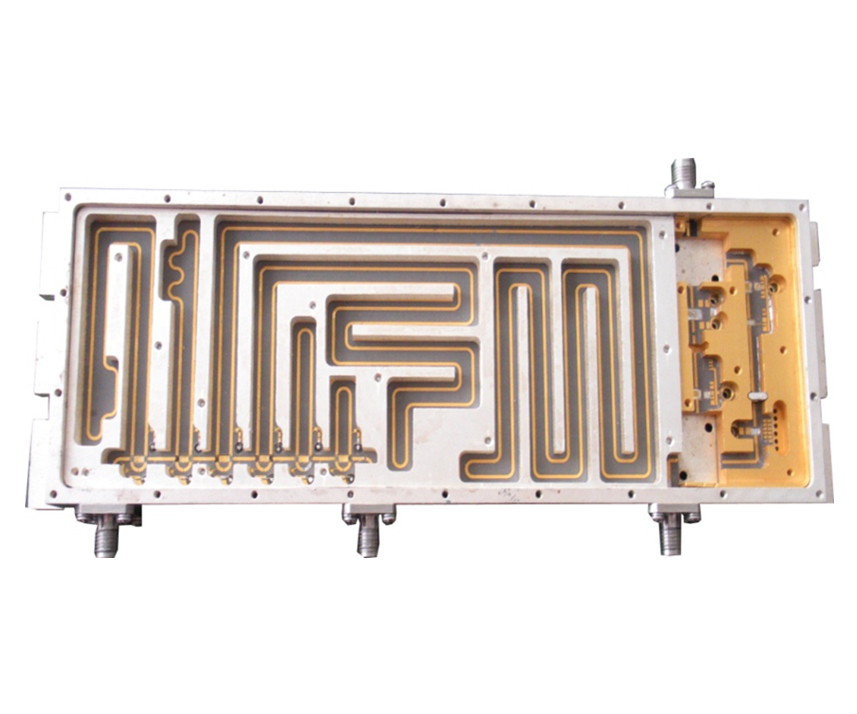

六位數字延遲線組件主要應用于頻譜分析、雷達目標仿真、相關處理以及相控陣?yán)走_(dá)波束的形成與控制等方面。
技術指標
·工作頻率：X波段（f±400MHz）；
·延遲線位數：6位；
·各態幅度誤差：≤1.5dB；
·組件幅度一致性：≤1dB；
·帶內幅度平坦度：≤2.5dB；
·組件接收輸出：≥3dBm；
·接收凈增益：G=20dB（MAX）、可控范圍：30dB、步進：10dB；
·發射輸出脈沖：≥28dBm；
·轉換時間：100ns；
·各態相位誤差：≤±10°（f）；
·相位線性誤差：≤±3°；
·控制接口電平：TTL電平；
·電源：+5V/-5V/+8V。
